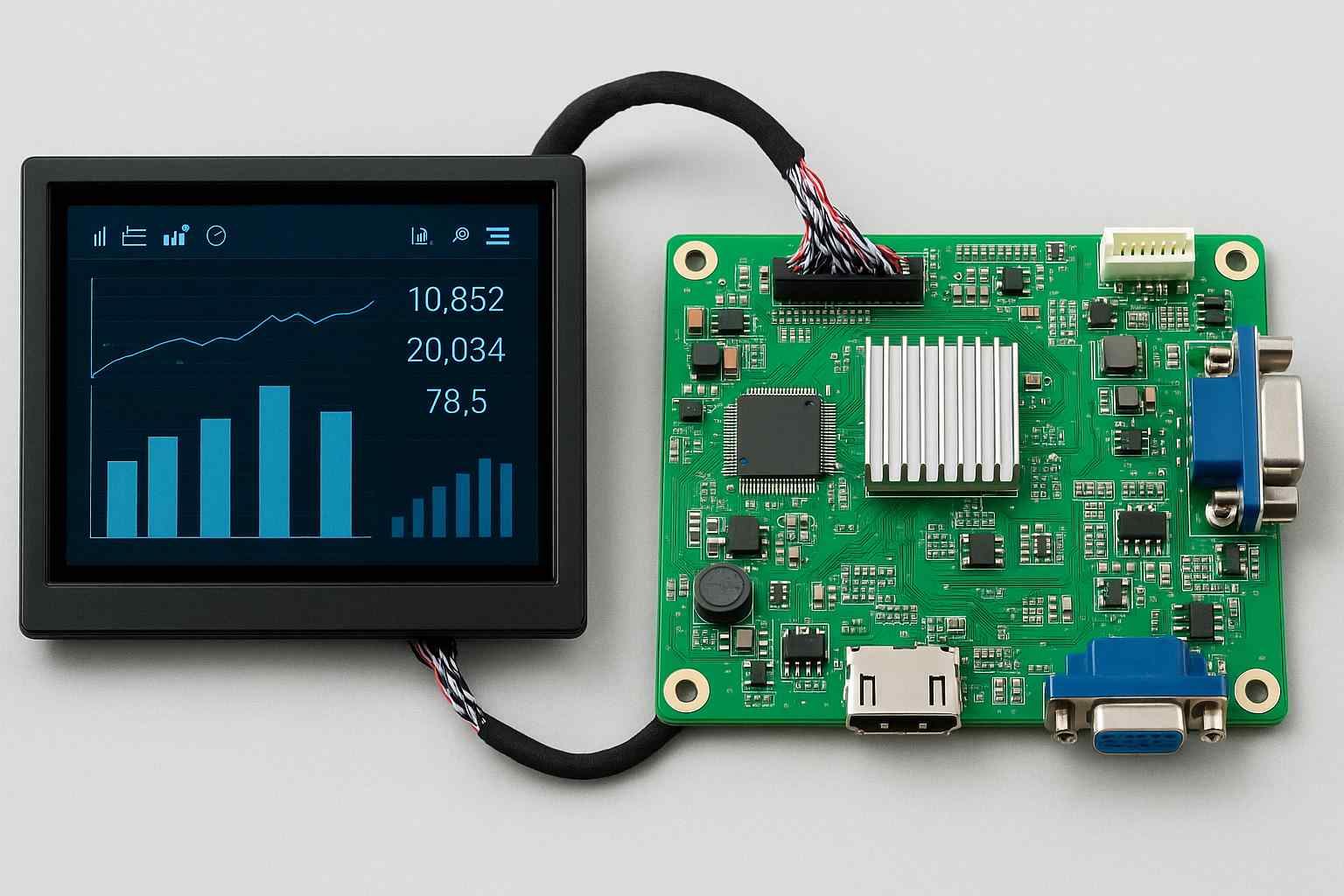

LCD工業液晶顯示屏驅動板工作原理

在工業自動化、醫療設備、車載終端、PLC 控制系統等領域，液晶顯示屏（LCD）是最關鍵的可視化輸出部件之一。而驅動板則是液晶屏的“控制中樞”，負責將外部的圖像信號（VGA、HDMI、LVDS、MIPI、eDP 等）轉換為液晶屏能夠理解的時序信號、電壓信號與背光控制信號。

投訴點來說：工業液晶屏驅動板=圖像信號解碼電路+時序控制邏輯+電源與背光驅動系統。它承擔了“從數字信號到顯示像素”的全部中間環節。

工業液晶顯示系統總體架構

一個完整的LCD工業顯示系統主要由以下模塊組成：主控系統（如 ARM/PLC）、視頻輸出接口（LVDS/eDP/HDMI/VGA）、液晶驅動板（（（圖像信號解碼芯片、時序控制芯片（T-CON）、電源管理模塊（DC/DC、LDO）、背光驅動模塊（LEDDriver）、接口輸出（LVDS/RGB/MIPI）））、液晶顯示模組（LCDPanel+背光+擴展接口）

驅動板的任務就是把主控輸出的復雜視頻信號（可能是 HDMI、VGA 或數字 RGB），轉換為特定面板接口時序，同時為 LCD 提供工作電壓和背光電流。

LCD 驅動板的主要組成部分

模塊	功能描述
主控解碼芯片	接收外部信號（HDMI/VGA/DP等），解析并生成標準圖像時序。
T-CON	生成液晶面板掃描信號、行列驅動時序和像素?cái)?shù)據同步信號。
電源管理模塊	負責提供多路穩定電壓（3.3V、5V、12V、AVDD、VGH、VGL等）。
LED背光驅動模塊	提供恒流源驅動LED背光，支持PWM亮度調節。
MCU控制模塊（OSD/菜單）	實現屏幕菜單、按鍵、亮度、對比度等控制功能。
接口模塊（輸入/輸出）	包括VGA、HDMI、LVDS、MIPI、RS232、UART、I²C等接口。
存儲單元	存儲面板參數、分辨率配置與色彩校正數據。

信號處理工作原理

視頻信號輸入階段

工業驅動板可以接收多種信號輸入源：

輸入類型	信號性質	應用場景
VGA (RGBHV)	模擬信號，15-pin	工控電腦、舊PLC主板
HDMI / DVI	數字信號，TMDS編碼	工控主機、嵌入式系統
LVDS / eDP	數字差分信號	ARM主板、工業計算機
MIPI DSI	高速串行信號	便攜式終端、ARM平臺
復合視頻 (CVBS)	模擬視頻	安防監控系統

驅動板中的 Scaler 芯片（如 RealtekRTD 2556、NovatekNT 68676、AnalogixANX 系列等）會自動識別輸入信號格式（分辨率、時鐘頻率、行/場同步），并完成信號采樣、解碼、像素格式轉換。

圖像解碼與縮放

Scaler芯片通過內置的 A/D 轉換器（ADC）與圖像縮放引擎，將輸入的模擬或數字信號轉換為標準數字圖像數據流（如 RGB 24-bit）。

內部處理流程如下：輸入信號→ADC 采樣→TMDS 解碼→色彩空間轉換（YCbCr→RGB）→縮放與濾波→Gamma 校正→時序同步輸出，此階段確保輸出信號與目標面板分辨率完全匹配。

時序控制（T-CON）

T-CON（TimingController）是 LCD 模組的核心控制器。驅動板通過 I²C 或 SPI 接口配置 T-CON 寄存器，控制以下信號：

信號類型	功能
CLK	行掃描時鐘
HSYNC / VSYNC	行同步與幀同步
DE (Data Enable)	數據有效區標志
RGB Data	每個像素的色彩數據（6bit/8bit/10bit）
VCOM / VGH / VGL	液晶電壓驅動信號
Gate / Source Control	控制TFT晶體管的導通與關斷時序

時序精度對顯示質量至關重要，任何時鐘抖動都會導致閃屏或拖影。

電源管理與穩壓

液晶屏和背光系統需要多組不同電壓：

模塊	典型電壓	功能
主邏輯電路	3.3V / 1.8V	控制IC、通信接口
液晶驅動電源	AVDD（10~15V）	模擬信號電源
柵極驅動	VGH（+15~20V） / VGL（-5~10V）	控制TFT開關
背光電源	12V / 24V	LED恒流驅動

驅動板上通常使用：

1. DC/DC 升壓電路（BoostConverter）提供 VGH；
2. LDO 穩壓器提供低噪聲數字電源；
3. 電源時序芯片（如 RT 8550）控制上電順序，防止液晶閃爍。

背光驅動與亮度控制

液晶本身不發光，必須依賴 LED 背光系統。

驅動板集成 LEDDriver 模塊，通過恒流方式驅動 LED 陣列。

控制原理：

1. 恒流通道（4——8 路）保證亮度一致性；
2. 通過 PWM 信號（200 Hz——20 kHz）調整亮度；
3. 支持“背光開關控制（BL_EN）”和“亮度調節（PWM_DIM）”輸入；
4. 加入過流、過溫、開路保護電路，確?？煽啃浴?/li>

高端工業型驅動板還支持：

1. 自動亮度傳感（ALS）；
2. 環境光調節（AdaptiveBrightness）；
3. 背光電流反饋以延長壽命。

OSD與控制

OSD 是驅動板中的嵌入式 MCU 功能之一。通過按鍵板或 UART、RS 232 通信控制，可實現：

1. 亮度、對比度、飽和度、色溫調整；
2. 輸入源選擇；
3. 圖像翻轉、鏡像；
4. 屏幕菜單顯示；
5. 面板參數寫入 EEPROM。

驅動板 MCU（如 STC、8051、ARMM 0 系列）與主芯片協同工作，負責參數管理與用戶界面顯示。

工業驅動板的設計特性

工業應用要求驅動板必須具備更強的可靠性：

設計維度	工業要求
工作溫度	-20°C ～ +70°C（部分 -40°C ～ +85°C）
EMI抗擾度	IEC 61000-4-3 ≥ 10V/m
靜電防護（ESD）	±15kV 空氣，±8kV 接觸
長時間穩定性	支持7×24小時運行
輸入保護	過壓、反接、浪涌保護
結構防護	抗震、防塵、防潮、防腐蝕PCB涂覆
電源冗余設計	支持寬壓輸入（9–36V DC）

此外，工業驅動板還經常具備：

1. RS 232 遠程調試接口；
2. LVDS 雙通道輸出（適用于 FHD 屏）；
3. 可編程 Gamma 校正與色溫曲線；
4. 掉電存儲（EEPROM）防止設置丟失。

信號時序的整體流程

以下是驅動板從信號輸入到液晶顯示的完整過程：

• 主控輸出→驅動板輸入端(HDMI/LVDS/MIPI)
• Scaler 芯片識別信號格式
• 圖像數據解碼與縮放
• T-CON 生成行列掃描時序
• 驅動板電源模塊提供 VGH/VGL/VCOM
• 液晶分子旋轉→光學濾波→形成圖像
• LEDDriver 恒流輸出→提供背光

這其中，每個階段都有精密的同步關系：例如，一幀（Frame）由多行（HSYNC）組成，每行由多個像素時鐘（PCLK）組成。驅動板通過時鐘同步確保圖像不撕裂、不閃爍。

常見故障與調試思路

現象	可能原因	排查與解決
黑屏	無信號輸入 / LVDS線松動 / 面板供電缺失	檢查輸入源、供電及排線接觸
花屏	LVDS極性或位寬錯誤	重新配置面板參數
無背光	LED驅動保護 / PWM信號無輸出	檢查BL_EN及PWM_DIM電平
屏幕閃爍	VCOM或時序異常	調整T-CON參數
發熱	電源模塊效率低或過壓	檢查DC/DC芯片負載與電壓
色偏	Gamma曲線配置錯誤	重新燒寫EEPROM參數

LCD 工業液晶顯示屏驅動板，是連接主控系統與液晶面板的橋梁。它的工作原理可概括為三大核心環節：信號轉換→時序控制→電源與背光驅動。在工業領域，它承擔著從復雜數字信號到穩定畫面輸出的全部邏輯處理，是液晶顯示系統中最重要、最容易被忽視的技術核心。

優秀的工業驅動板應具備：

• 穩定的電源設計與時序控制；
• 寬溫、抗干擾能力；
• 模塊化接口兼容性；
• 可編程、可校正的顯示輸出；
• 滿足 IEC 61000 與 EMC 標準的防護性能。
