LCD工業液晶屏G104系列怎么選？G104SN/G104VN/G104XCE的典型差異

很多渠道采購和項目工程師在搜“G104系列”時，最容易踩一個坑：把“G104”當成單一系列，以為后面字母只是小版本差異?，F(xiàn)實更復雜——在10.4"（4:3）這個經典工控尺寸里，“G104”常常被當作“族譜前綴”來用：

G104VN往往對應VGA（640×480）路線的傳統工控屏；
G104SN往往對應SVGA（800×600）的主流升級路線；
G104X*往往對應XGA（1024×768）的高分路線（友達常見的是G104XVN）；
而提到的G104XCE，公開參數里更常見的歸屬是Innolux（群創）的10.4"XGA型號（例如G104XCE-L01/-LH1），它經常被拿來和AUO（友達）的10.4"XGA做橫向?qū)Ρ?，原因是尺寸、分辨率、接口都接近，但光學定位不同。

一、到底是在選“分辨率”，還是選“鏈路風險”？

同是10.4"工業液晶屏，采購常問：“要不要從VGA升到SVGA或XGA？”

更工程化的問法其實是：

1、信息密度是否不足：畫面元素是不是越來越多（曲線、報警、分區、字體），導致VGA讀不清？

2、環境可讀性是否不足：反光、強光、玻璃面罩、戶外/車載導致“亮度與對比被洗掉”？

3、系統改動成本是否可承受：主板接口、線束、軟件時序、EMI、散熱是否要跟著重做？

把這三個問題按優先級排出來，你會發現：

需要更清晰的UI與細節→優先看分辨率升級（VN→SN→X*)
需要強光/戶外可讀→優先看高亮與低反射（XCE高亮路線）
需要最小改動與最穩供貨→優先看接口“代際一致性”和生命周期

二、VN（VGA）/SN（SVGA）/X（XGA）各自解決什么問題？

下面選三條最典型的路線，用公開datasheet/參數頁給出“可核對的差異”。

1、G104VN：VGA（640×480）

以AUO的G104VN01V1為例，它是10.4"、4:3、640×480的VGA屏，標注亮度450cd/m²、接口LVDS、工作溫度-30~+85℃。

但同一“G104VN01”在更早版本里，接口可能完全不同：例如G104VN01V0的規格描述中明確寫到“AllinputsignalsareTTLinterfacecompatible”，并說明該屏intendedsupportVGA640×480。

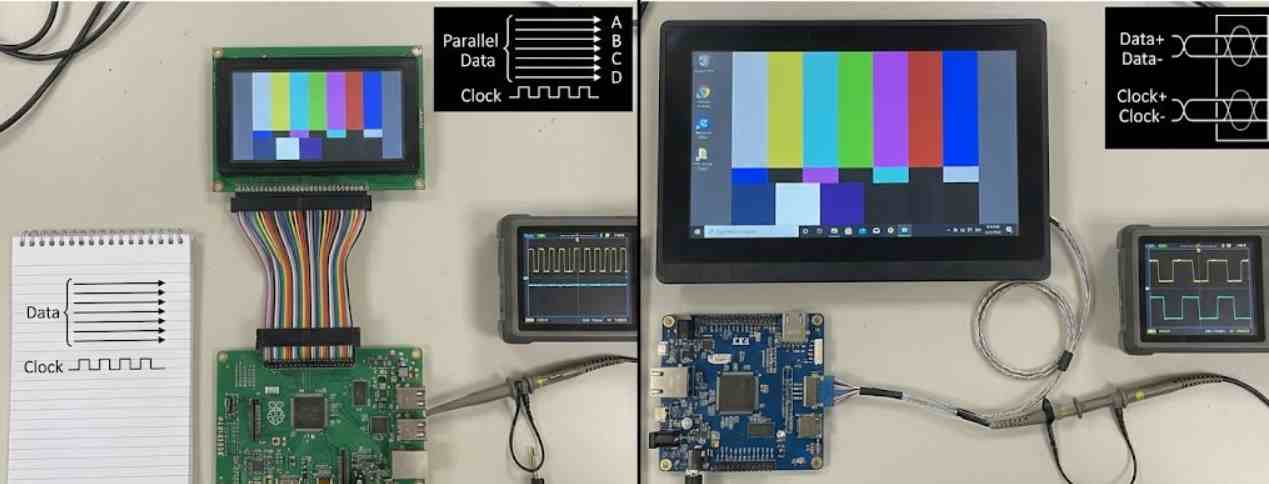

這就是為什么很多項目明明“型號很像”，替換后卻點不亮：你以為換的是屏，實際上換的是接口代際（TTL↔LVDS）。

典型價值：

老設備、老主板、低算力系統、固定UI（按鈕/字符為主）
追求“最少改動、最快恢復生產”的替換思路

典型代價：

信息密度天花板低：字體、細線條、復雜圖形更容易糊
若要做更現代的UI（分區、曲線、圖標），很快就會被分辨率限制

2、G104SN：SVGA（800×600）

以AUO的G104SN02V2為例，規格中明確寫到intendedsupportSVGA（800×600），并說明輸入信號為LVDS，且與G104SN02V1兼容。

在一些參數頁里，它常見亮度標注為400cd/m²（Typ.），對比度700:1（Typ.）。

可以把SN理解成：在10.4"這個尺寸上，SVGA是“最劃算的清晰度升級點”。它通常不會像XGA那樣對主控鏈路與帶寬提出更苛刻的要求，但對UI的清晰度提升非常直觀——尤其是中文字體、工程曲線、表格列表。

典型價值：

兼顧“更清晰”與“系統改動相對可控”
對于工控HMI/儀器儀表/控制面板，800×600往往剛好夠用

典型代價：

仍然要核對LVDS位寬/映射、時序窗口、背光驅動方式
若你要做更細密的圖形（診斷波形、趨勢曲線同時多通道），XGA會更從容

3、XGA路線：G104XVN（友達）vsG104XCE（群創）

友達（AUO）代表：G104XVN01.0

它是10.4"、4:3、1024×768（XGA），亮度400cd/m²、接口LVDS、工作溫度-30~+80℃，并給出50K小時背光壽命等信息。

群創（Innolux）代表：G104XCE-L01/G104XCE-LH1

G104XCE-L01：10.4"XGA，亮度500cd/m²（Typ.），視角88/88/88/88，顯示模式AAS/NormallyBlack，并標注WithLEDDriver、外形尺寸等。
G104XCE-LH1：同為10.4"XGA，但走更極端的戶外可讀路線，規格表給出亮度1000nits、對比度1000:1、接口LVDS、工作溫度-30~85℃，并給出外形尺寸。

這里最關鍵的“新認知”：

同樣是XGA（1024×768），你以為差異只在“品牌/價格”，但實際上它們可能在解決兩個完全不同的問題：

AUO的G104XVN更像“高分辨率的通用工控屏”（清晰度上去，但亮度仍是常規工業區間）
Innolux的G104XCE（尤其LH1）更像“為強光可讀專門優化的XGA屏”（亮度、視角、驅動集成度更激進）

三、6個采購容易忽略的問題

下面這6個維度，才是你在VN/SN/XCE之間做選擇時，真正能降低返修與爭議的關鍵。

維度1：分辨率不是面子工程，是“UI信息密度”的上限

VN：640×480（VGA）
SN：800×600（SVGA）
X（XVN/XCE）：1024×768（XGA）

如果你面向的是“渠道采購+直接客戶”，最實用的說法是：VGA適合“能亮能用”；SVGA適合“讀得清、改動不大”；XGA適合“信息多、圖形多、界面現代化”。

維度2：接口名一樣也可能不兼容

特別是VN這一代最容易踩TTL/LVDS的坑

G104VN01V0：明確寫TTLcompatible
G104VN01V1：datasheet給出InterfaceLVDS

這意味著：同一個“G104VN01”家族，不同版本可能是不同信號代際。你在采購單里如果只寫“G104VN”，不寫版本與接口，就等于把風險交給了運氣。

維度3：亮度要連同“驅動條件”一起讀

會看到典型亮度值：400、450、500、甚至1000nits。

但更現實的工程結論是：亮度來自“屏+背光驅動策略+散熱條件”的系統結果。特別是像G104XCE-LH1這種1000nits級別型號，往往意味著更高背光功耗、更強散熱需求、更嚴格的壽命折算與亮度衰減管理。

采購建議：問供應商要“同亮度檔位下的背光電流/PWM建議”和“溫升條件”，否則你拿到屏也會因?yàn)楸彻怛?qū)動不匹配出現閃爍、發熱、早衰。

維度4：視角與顯示模式?jīng)Q定“斜視發灰”的風險

G104XCE-L01標注AAS/NormallyBlack，并給出88/88/88/88視角
G104XVN01.0給到89/89/89/89這類寬視角指標
而一些SVGA/VGATN方案，常見視角更保守（例如80/80/60/80）

如果你的設備是傾斜安裝（控制臺、車載、醫療推車），用戶經常從側上方看屏幕，那么“寬視角/黑態”往往比“多50nit”更能改善體驗。

維度5：工作溫度不是擺設

例如G104VN01V1給到-30~+85℃，G104XVN01.0給到-30~+80℃，G104XCE-LH1給到-30~85℃。

你的客戶如果是戶外、車載、冷鏈或高溫密閉柜體，溫度范圍一旦不匹配，后續不是“觀感差”，而是“低溫拖影/高溫發黑/壽命不達標”。

維度6：生命周期與EOL風險

有些渠道頁面會明確提示某型號EOL，并給出successor。比如Fortec頁面就提到G104VN01V1“unfortunatelyEOL”，并指出successor。

對于渠道采購來說，最怕不是貴，而是：客戶量產中途停供，導致你要臨時做替代驗證，成本爆炸。

建議你把備貨策略分成兩層：

短期：同版本同接口的安全庫存（避免臨時批次差異）
中期：預先驗證一條“更高一代但可控改動”的替代路線（例如VN→SN，或SN→XVN/XCE）

四、選型建議

場景A：老設備維修、最小改動、追求快速復產

優先：G104VN（但必須鎖定接口代際：TTL還是LVDS）

若原機是TTL：更可能需要對齊類似G104VN01V0這類TTL輸入描述
若原機是LVDS：對齊類似G104VN01V1的LVDS方案

一句話：VN適合“修復型采購”，不適合“升級型需求”。

場景B：UI信息變多，但主板接口和改動預算有限

優先：G104SN（800×600）G104SN02V2的SVGA定位和LVDS兼容性描述，是典型“更清晰但改動可控”的路線。

如果你是渠道，SVGA這一檔往往最容易做“通用備貨”。

場景C：需要更現代化界面/更多圖形細節

優先：G104XVN（AUO的XGA通用路線）

1024×768會明顯改善字體與曲線的細節，同時不必像更高分那樣對系統帶寬提出過高要求。G104XVN01.0的規格摘要就是這個典型定位。

場景D：戶外/強光可讀是硬指標

優先：G104XCE高亮路線（例如-LH11000nits）

當亮度上到1000nits，并配合更好的視角與顯示模式時，戶外可讀的成功率會顯著提高。G104XCE-LH1的規格表給出了1000nits與-30~85℃等關鍵指標。

但要同步考慮：背光功耗、散熱、壽命衰減管理、貼合與反射控制，否則“紙面很亮，裝機不耐用”。

五、下單前必問清單

為了在VN/SN/XCE之間做選擇時不靠經驗賭運氣，下面這份清單是“最低成本換來最高確定性”的做法：

1、分辨率與刷新要求：640×480/800×600/1024×768（確認主控是否支持）

2、接口代際：TTL還是LVDS（尤其是VN家族）

3、連接器針腳與線束：pin定義、背光使能、PWM、EDID/配置腳是否存在（不同版本可能差異很大）

4、背光驅動方式：是否內置LEDdriver、推薦電流/PWM范圍（高亮屏必須問）

5、工作溫度與壽命口徑：-30~+85這類范圍是否滿足你的現場，壽命是25℃還是高溫折算

6、生命周期狀態：inproduction/EOL/successor（渠道備貨最關鍵）

六、常見問題

Q1：G104VN、G104SN、G104XCE能互相替換嗎？

不能按“名字像”去替換。它們最核心的差異是分辨率代際（VGA/SVGA/XGA）與接口/背光定位；尤其VN家族還存在TTL與LVDS的代際差異，需要先鎖定版本與接口。

Q2：同是10.4"XGA，為什么有人推薦G104XVN，有人推薦G104XCE？

因?yàn)樗鼈兛赡茉诮鉀Q不同硬約束：G104XVN更偏“通用工控高分”，而G104XCE（尤其LH1）更偏“強光可讀/高亮”路線，亮度能到1000nits。

Q3：客戶只說“要G104VN”，我該怎么避免發錯貨？

必須追問三件事：版本號、接口（TTL/LVDS）、原機背光/線束情況。因?yàn)镚104VN01V0明確描述TTL輸入，而G104VN01V1的datasheet給出LVDS。

Q4：從VGA升到SVGA/XGA，軟件需要改嗎？

大概率需要。分辨率改變意味著時序參數、framebuffer、UI布局與字體資源都要適配；但從工程投入與收益平衡看，VN→SN往往是“最劃算的一步”，而SN→XGA則更多面向“信息密度確實不夠”的場景。

Q5：高亮屏是不是越亮越好？

不完全是。亮度上去通常伴隨更高背光功耗與散熱壓力，還要考慮壽命衰減與反射控制。像G104XCE-LH1這類1000nits級別型號，必須同步把背光驅動與結構散熱納入選型合同。

把“G104選型”從經驗判斷，升級成“合同對齊”

當把VN/SN/XCE看成三條不同的“工程路線”，就不會再被“型號前綴相似”誤導：

VN解決“兼容與快速修復”；
SN解決“清晰度升級但改動可控”；
XGA（XVN/XCE）解決“信息密度更高或強光可讀”這類更硬的需求。

（僅供參考，具體選型與替換請以對應液晶模組說明書、主板接口能力與現場實機驗證為準。）
