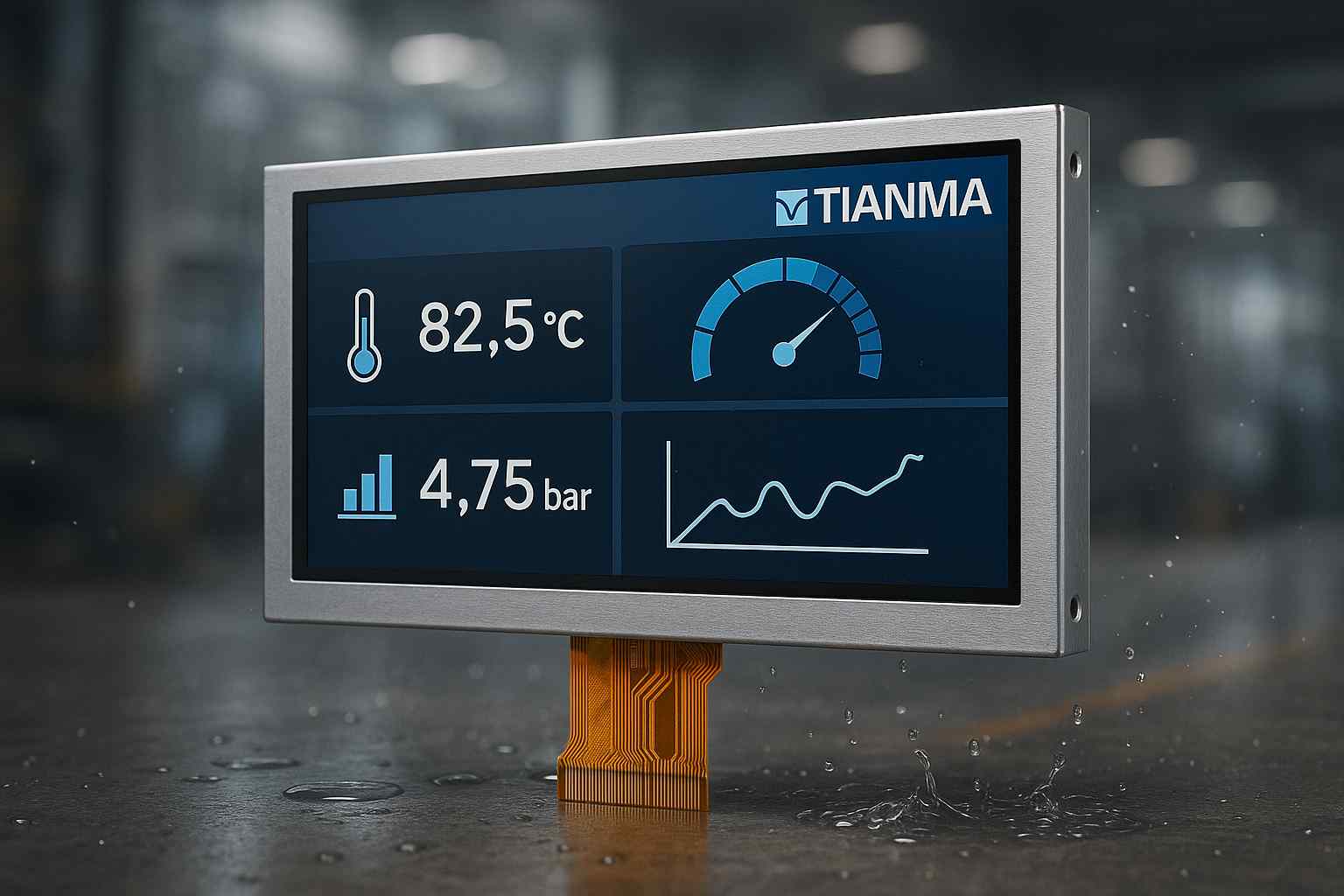

天馬4.3寸液晶屏幕TM043NBH02-40觸摸液晶模組面板參數

在小尺寸液晶顯示領域，4.3英寸尺寸液晶屏長期占據便攜式設備、工業控制、車載導航及醫療便攜終端的主流。在這些產品中，顯示模塊的穩定性、觸控精準度與環境適應性比分辨率更為關鍵。天馬（TIANMA）作為國內領先的中小尺寸顯示制造商之一，其 TM043NBH02-40液晶模組以可靠的TN面板透射結構、霧面防眩表面與電阻觸控方案，成為工業和車載控制終端的典型選型型號。

這款液晶模組采用 a-Si TFT-LCD 技術 + 4線電阻觸摸屏 + 白光LED背光系統，兼顧成本控制與使用壽命，設計壽命可達 2萬小時，適配多種嵌入式應用環境。

一、核心參數

項目	技術參數	工程解讀
面板類型	a-Si TFT-LCD 液晶模組	成熟穩定的非晶硅技術，良率高、性價比強。
分辨率 / 像素密度	480×272（WQVGA），128PPI	在4.3英寸下提供清晰圖像，適合UI顯示。
顯示模式	TN，常白顯示，透射式	亮場表現良好，功耗低，適合嵌入式控制。
對比度	450:1（Typ.）	滿足工業HMI圖標與視頻播放要求。
亮度	280 cd/m²（Typ.）	標準亮度，支持室內與半戶外使用。
視角范圍	70/70/70/50 (Typ.)（CR≥10）	典型TN結構視角，上下差異明顯。
觸控方式	4線電阻觸摸屏	支持帶手套、濕手操作，抗干擾能力強。
表面處理	霧面 + 硬化涂層（3H）	抗刮耐磨，減少反光。
光源類型	5S2P WLED，壽命20,000小時	高可靠LED陣列，均勻性良好。
接口定義	40pin Parallel RGB（8-bit）	通用嵌入式接口，兼容主流控制板。
電壓特性	3.3V（Typ.）	常規邏輯電平，簡化系統供電設計。
工作溫度	−20°C ~ +70°C	滿足工業級運行環境。
存儲溫度	−30°C ~ +80°C	保證運輸與儲存安全。
重量	58g（Typ.）	輕量化結構，適合嵌入式裝配。

二、光學特性與顯示表現分析

1.亮度與均勻性

TM043NBH02-40 的典型亮度為 280 cd/m²，通過 5S2P WLED 背光陣列實現光學均勻度 ≥85%，在車載、儀表及手持設備中可獲得良好的可讀性。若配合高透光率觸控蓋板與防反射膜，可有效增強室外可視性。

2.對比度與色彩飽和度

450:1 對比度與 50% NTSC 色域雖然不屬于高端指標，但對于低功耗嵌入式顯示來說是平衡方案，TN 常白模式下白場表現穩定，黑場略帶灰，但足以滿足人機界面、圖標、曲線監控類應用。

3.視角特性

采用傳統 TN 電極結構，推薦視角為 12 o’clock（上視優化），適合豎置安裝于控制面板或豎屏儀表中，避免視角反轉。

三、觸控方案與用戶交互性能

1. 四線電阻式觸摸屏結構

相比電容式觸控，電阻屏通過兩層ITO導電膜物理接觸實現坐標定位。

其優點包括：

可在帶手套或筆尖下使用；

抗電磁干擾能力強；

成本低、結構簡單、易于維護；

不受水滴、灰塵影響。

這使得該面板廣泛應用于工業操作終端、檢測設備與車載導航儀。

2. 響應與穩定性

典型響應時間為 20ms (Tr+Td)，觸控延遲低，4線結構在10^6次以上點擊后仍保持穩定精度，具備長壽命特征。

四、背光系統與功耗表現

采用 5串2并（5S2P）WLED 背光陣列，亮度穩定，光色一致性控制優于±10%。壽命約 20,000小時（25°C，50%亮度條件下），若配合恒流驅動與PWM調光，可實現更長使用周期。背光典型電流約 60mA @ 3.3V，功耗控制優異，整屏平均功率僅約 0.2W。

五、同級產品對比（數據來源：Panelook、Leehon）

型號	廠商	技術類型	分辨率	亮度	對比度	視角	觸控	工作溫度
TM043NBH02-40	天馬	TN	480×272	280	450:01:00	70/70/70/50	4線電阻	−20~70°C
KD043FM-4A	京東方	IPS	480×272	400	800:01:00	80/80/80/80	無觸控	−10~60°C
G043FTN01.0	友達	TN	480×272	320	400:01:00	65/65/50/60	無觸控	−20~70°C
EJ043NA-01G	群創	TN	480×272	300	500:01:00	70/70/70/60	無觸控	−20~70°C

對比：

天馬在此尺寸段以穩定TN工藝 + 電阻觸控整合為主；

壽命與寬溫表現優于消費類IPS屏；

性能與價格平衡，性價比突出；

對比IPS，雖色彩略遜，但抗干擾能力強、可操作性高。

六、應用場景與設計建議

1. 工業控制終端（HMI）

廣泛用于PLC操作面板、自動化控制臺、嵌入式觸控儀器。電阻觸控便于工人戴手套操作，適應高塵、高濕、高電磁環境。

2. 車載導航與中控屏

4.3英寸尺寸恰好匹配中控小屏，具備 −20~70°C 工作溫區，可承受車輛晝夜溫差。

3. 醫療與檢測儀器

其霧面表面與抗反射特性減少眩光，適合手持檢測儀、血糖儀、超聲終端等。

4. 消費類與便攜音視頻產品

在 MP3/PMP、便攜播放器中也有良好適配性，尤其是成本敏感型項目。

七、選型建議

應用方向	推薦等級	理由
工業人機界面（HMI）	★★★★★	寬溫、抗干擾、可戴手套操作。
車載顯示與導航儀	★★★★★	寬溫適應與電阻觸控可靠。
醫療與檢測設備	★★★★☆	穩定耐用，但色彩中性偏淡。
高色域視覺類產品	★★☆☆☆	色域較低，不適合影像類顯示。

八、安裝與系統匹配要點

接口兼容性：40pin Parallel RGB（8bit）是通用嵌入式標準，可直接匹配STM32、NXP、Rockchip等控制平臺。

供電設計：3.3V主電源 + 背光恒流控制，支持PWM調光。

觸控驅動：可選ADS7843或XPT2046控制芯片，支持SPI接口。

EMI設計：建議信號線加屏蔽層或地線，提升抗干擾。

九、常見問題

Q1：電阻觸控為何仍廣泛用于工業？

其穩定性高，不受靜電、水汽、手套影響，適合惡劣環境。

Q2：能否改用電容觸控？

理論上可行，但需重新設計FPC接口與蓋板結構，并考慮防水防塵要求。

Q3：亮度能否提升？

可通過更換高亮背光模組（400~500cd/m²）與外置恒流驅動實現。

Q4：為何選TN而非IPS？

TN成本低、響應快、寬溫性能好，而IPS更適合彩色視頻顯示。

Q5：模組壽命如何延長？

降低背光驅動電流至額定的80%，可延壽約30%。

天馬TM043NBH02-40 是一款在 穩定性、成本、壽命與觸控可靠性 之間實現平衡的4.3英寸工業顯示模組，它采用 TN透射式液晶 + 4線電阻觸摸屏 + WLED背光 架構，亮度適中、功耗低、可寬溫運行，是嵌入式設備和中低亮工業控制界面的標準化選型。在工業、車載與醫療等領域，穩定可靠往往比高分辨率更重要。而這正是 TM043NBH02-40 被廣泛選用的關鍵原因——“用得久、用得穩、好適配”。
