TIANMA天馬5寸寬溫高亮工業液晶屏幕A0500WVF2MAAA液晶模組參數查詢網

文章出處：TFT工業液晶屏人氣：發表時間：2025-10-13

5英寸液晶屏因其緊湊、清晰和易集成的特點，成為各類嵌入式設備的核心顯示部件。在工業、車載與戶外終端顯示領域，天馬微電子推出的A0500WVF2MAAA，是一款兼具寬溫性能（-30~85°C）與1000cd/m²超高亮度的工業級液晶模組。

其采用SFT常黑顯示技術、全視角設計及高對比背光系統，為極端環境下的可視體驗設定了新標準。SFT常黑顯示技術是TFT-LCD發展歷程中的一個重要里程碑，通過優化液晶分子的排列和電極結構，解決早期TN面板的可視角度窄和色彩失真問題。與ADS/IPS類似，SFT技術的核心價值在于其卓越的廣視角性能和對常黑顯示模式的完美支持。

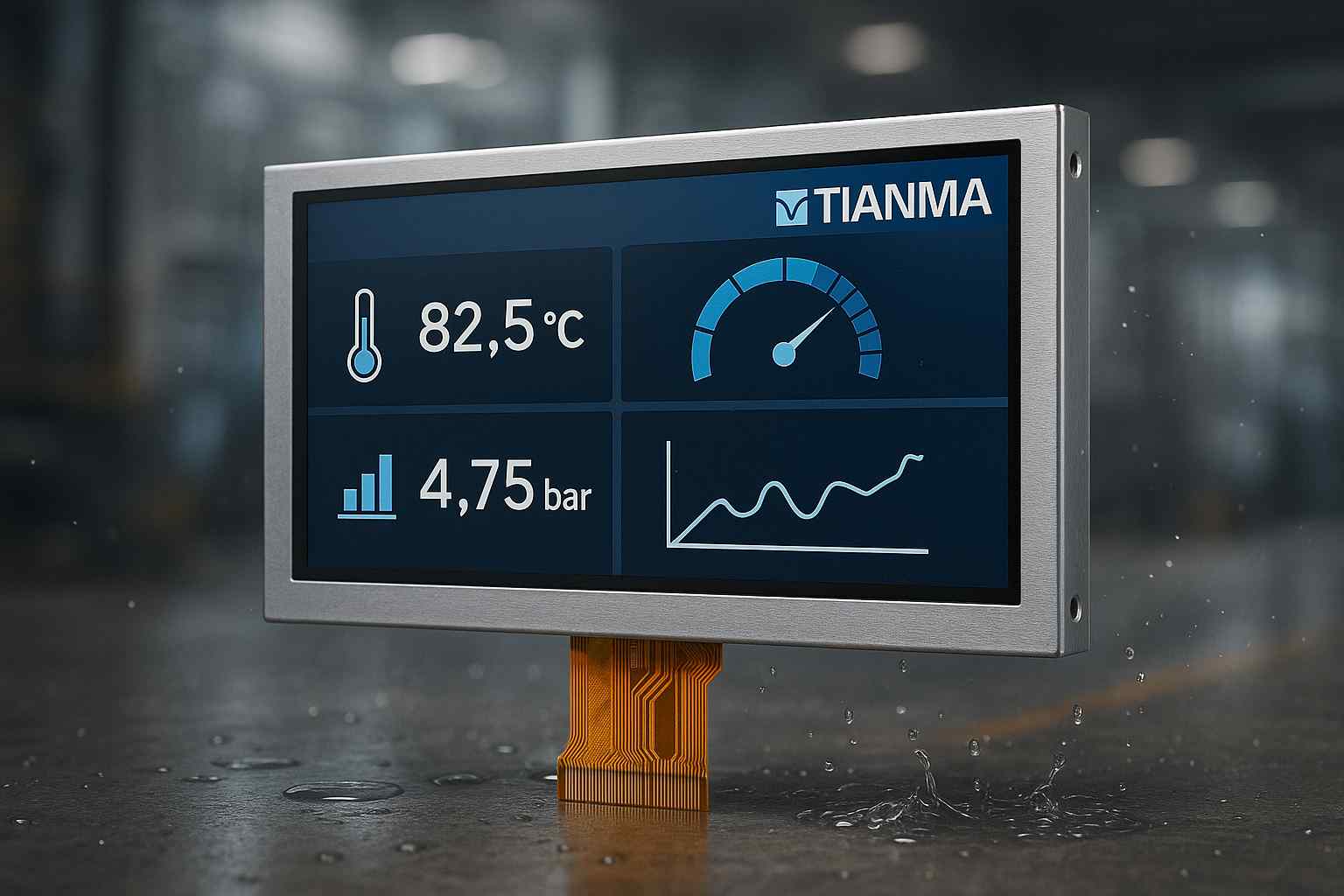

天馬液晶屏

一、參數總覽與工程解讀

項目	參數規格	工程意義
尺寸	5.0英寸	適用于手持、車載、HMI終端等緊湊型設備。
分辨率/像素密度	800×480(WVGA)，187PPI	清晰顯示數據與UI界面，兼容標準嵌入式系統分辨率。
顯示模式	SFT（SuperFineTFT），常黑顯示，透射式	廣視角、高對比，天馬自研技術。
亮度/對比度	1000cd/m²，1000:1	超高亮顯示，適應戶外強光。
可視角度	88/88/88/88(CR≥10)	全方向清晰可見，適用于多角度安裝。
響應時間	≤30ms	穩定流暢的工業數據與動態顯示。
色彩表現	16.7M色，50%NTSC	色彩自然、耐久一致。
背光系統	WLED(7S2P)，壽命≥50,000小時	工業級長壽命光源。
接口類型	ParallelRGB(8-bit)+SPI，50Pins	與主流嵌入式控制器高兼容性。
供電電壓	3.3V(Typ.)	工業設備常用電壓標準。
表面處理	HardCoating	提升防刮耐磨性能。
工作溫度	-30°C~+85°C	寬溫設計，適合車載、戶外與設備控制場景。
安裝方式	FPC柔性端口，上/下、左/右翻轉顯示	布局靈活，利于結構優化。

關鍵詞：寬溫、超高亮、SFT技術、全視角、工業級壽命

二、工業級A0500WVF2MAAA性能解析

1.超高亮度，戶外直讀無懼陽光

A0500WVF2MAAA采用7S2P高效WLED背光陣列，典型亮度達到1000cd/m²，遠高于常規工業屏（350~500cd/m²）。

在戶外控制終端、車輛中控、設備監控界面等強光環境下，依然可實現清晰可讀顯示。

亮度同時配合1000:1對比度，讓暗部細節更明顯，視覺層次感更強。

2.SFT廣視角技術

天馬的SFT（SuperFineTFT）技術是其高端工業屏的核心。相比傳統TN結構，SFT液晶分子橫向旋轉，光線分布更均勻，

無論從上、下、左、右任一方向觀察，都能保持色彩一致與高對比畫質。

該特性對于多角度可視的車載儀表、機柜面板、戶外觸控終端至關重要。

3.寬溫適應能力，全天候穩定運行

該型號支持-30°C至+85°C工作溫度，存儲可達-40°C至+90°C。

低溫下無拖影、高溫下無漏光，是典型的工業級液晶標準。

這種寬溫能力讓它能穩定應用于寒區倉儲、礦山機械、船舶顯示及車載儀表等環境。

三、差異化性能對比

項目	普通5英寸液晶屏	天馬A0500WVF2MAAA
亮度	400~500cd/m²	1000cd/m²
對比度	500:1	1000:1
可視角度	70/70/60/70	88/88/88/88
顯示技術	TN	SFT常黑顯示
背光壽命	20,000小時	50,000小時
工作溫度	-10~60°C	-30~85°C
適用場景	室內設備	工業、車載、戶外高亮環境

A0500WVF2MAAA的參數在幾乎所有關鍵性能維度上全面超越普通顯示模組，尤其是亮度、對比度與寬溫特性，使其成為全天候工業顯示方案的優選。

四、典型應用場景與選型建議

應用場景	推薦理由	工程建議
工業控制面板	高亮、廣視角、寬溫穩定。	結合防眩玻璃與IP防護結構。
車載中控與儀表	-30°C冷啟穩定，抗震性優異。	推薦加裝防震支架與散熱層。
戶外設備顯示	1000nit高亮+硬涂層防刮。	加配光學貼合層以降低反光。
醫療與檢測終端	色彩柔和、響應適中。	背光PWM控制以減輕視覺疲勞。
船舶與能源設備	寬溫、高亮、防鹽霧。	選用加固框體與抗UV材料。

在多環境復雜光照與高強度運維要求下，A0500WVF2MAAA提供穩定、清晰且持久的顯示表現。

五、天馬型號對比（數據來源：Leehon）

型號	尺寸	分辨率	亮度	對比度	技術	工作溫度	背光壽命
A0500WVF2MAAA	5.0″	800×480	1000cd/m²	1000:1	SFT	-30~85°C	50K小時
A0500WVF1MA00	5.0″	800×480	500cd/m²	700:1	TN	-20~70°C	30K小時

數據來源：Leehon尺寸大全–天馬系列液晶模組

A0500WVF2MAAA在亮度、對比度及壽命上達到行業領先水平，是對可靠性要求高于視覺復雜度的工業和戶外終端首選型號。

六、工業液晶屏常見問題

Q1：SFT與IPS有什么區別？

A：SFT是天馬的廣視角自研技術，與IPS原理相近，但在透光率與響應控制上更優，功耗更低。

Q2：1000cd/m²的亮度是否會影響壽命？

A：該型號采用7S2P背光陣列與散熱鋁基板，亮度高而壽命仍可達50,000小時。

Q3：是否支持觸控擴展？

A：支持外掛電容或電阻觸控模組，電阻觸摸屏，常用于工業HMI與車載控制。

Q4：在零下溫度下啟動是否有延遲？

A：經測試在-30°C環境可正常啟動，響應變化小于10%。

Q5：是否支持長時間連續點亮？

A：支持7×24小時運行，背光驅動與面板熱穩定性通過工業級認證。

七、全天候工業顯示的高亮代表

TIANMAA0500WVF2MAAA集1000nit超高亮、寬溫運行、SFT全視角與長壽命背光于一體，兼顧顯示品質與環境適應性，是工業與車載市場中最具代表性的5英寸液晶模組之一。無論是烈日下的戶外終端，還是寒冷環境下的工業控制臺，它都能提供清晰穩定的視覺輸出，堪稱“小尺寸高亮工業屏”的性能標桿。
