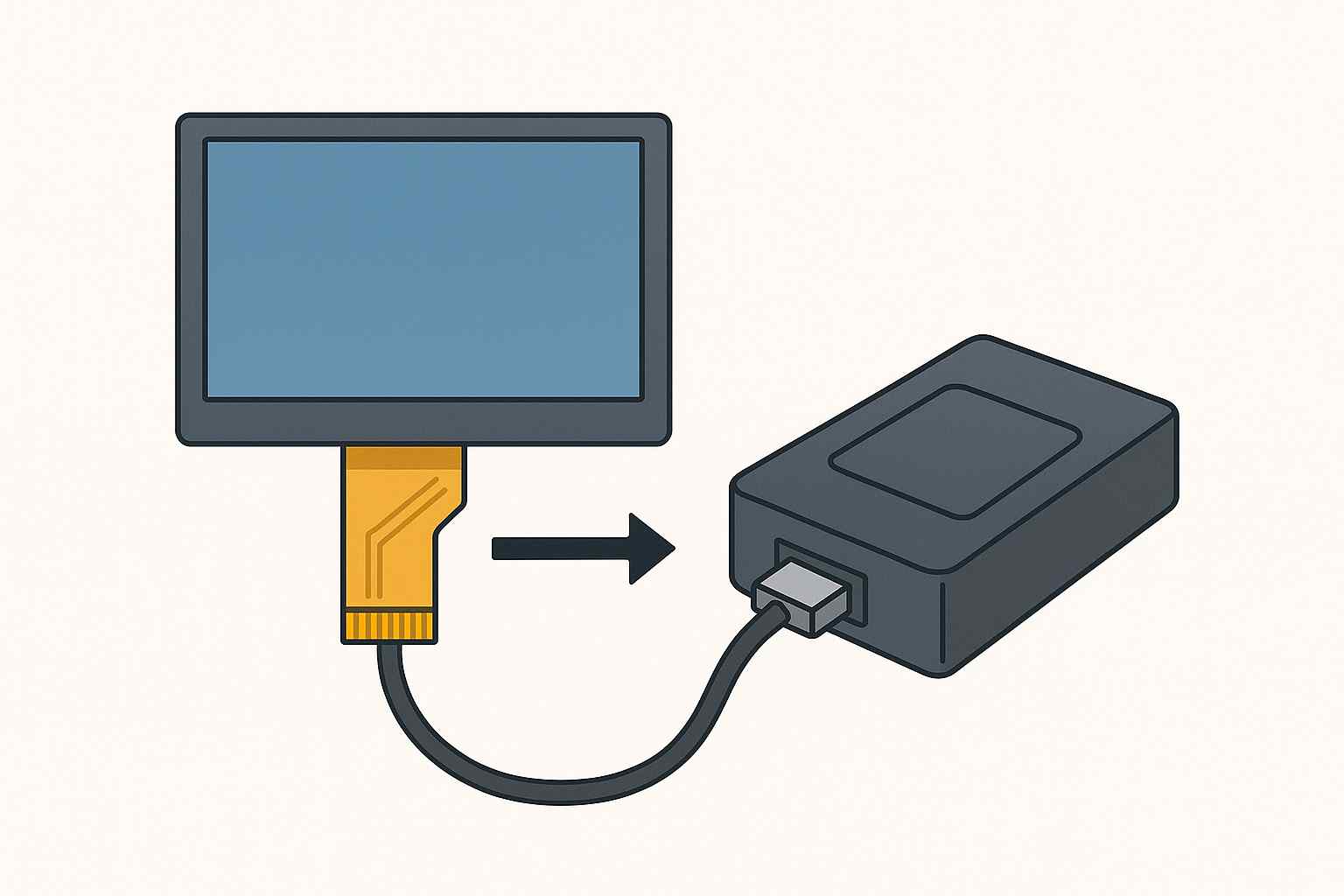

TFT液晶屏怎么燒錄？液晶屏燒錄方法，液晶驅動板怎么燒錄

    “燒錄”這個詞對于TFT液晶屏來說，通常指的是對驅動板或主控芯片進行固件編程，而不是直接對液晶屏本體進行操作。TFT液晶屏本身只是一個顯示器件，它需要一個“大腦”來控制它的顯示，這個“大腦”就是驅動板上的主控芯片（MCU或FPGA）。因此，“燒錄液晶屏”的正確理解是燒錄TFT工業液晶屏驅動板上的固件。

一、TFT 屏本身的結構

    屏幕模組：只包含液晶面板、背光、TFT 陣列等，它不會存儲程序。

    驅動 IC（如 ILI9341、ST7789、RA8875 等）：負責行列掃描、GRAM 管理、時序控制。部分內置少量寄存器，但不需要“燒錄”，只需要 MCU 初始化時寫寄存器配置。

    控制板 / 主控 MCU：比如 STM32、Arduino、ESP32 或?qū)Ｓ抿?qū)動板，才是真正需要燒錄程序的部分。

二、要成功燒錄，你需要準備以下幾樣?xùn)|西：

    燒錄器/編程器：這是將固件文件寫入芯片的工具。不同類型的主控芯片需要使用不同的燒錄器。例如，對于STM32、GD32等MCU，可以使用J-Link、ST-Link等調試器；對于FPGA，則需要使用專用的編程器。

    固件文件：這是需要燒錄到芯片里的程序，通常是。bin、。hex或。elf等格式。這個固件文件包含了液晶屏的驅動程序、顯示參數、人機交互邏輯等。固件文件通常由液晶屏供應商或驅動板方案商提供。

    燒錄軟件：配合燒錄器使用的上位機軟件。例如，J-Link對應的軟件是J-Flash，ST-Link對應的軟件是STM32CubeProgrammer等。

    電腦：用于安裝燒錄軟件和存放固件文件。

    驅動板：待燒錄的TFT液晶屏驅動板。

三、實際“燒錄”的對象

    1.如果你用的是開發板（Arduino/STM32/ESP32）+ TFT 屏燒錄的是開發板上的 MCU 程序。程序里要包含 TFT初始化代碼（設置分辨率、RGB 通道、時序參數等），然后調用庫函數（如 TFT_eSPI、Adafruit_GFX）。通過 USB / SWD / JTAG 等接口把程序?qū)戇M(jìn) MCU。

    2.如果你買的是帶驅動板的 TFT 屏（HMI 屏 /串口屏）這類屏幕（如 Nextion、DWIN、國產串口屏）自帶 Flash 存儲 UI 界面和腳本。燒錄的其實是液晶屏幕廠商提供的 HMI 配置文件，一般通過 SD 卡、USB、UART 下載工具寫進去。

步驟通常是：用官方編輯軟件（如 DWIN DGUS、Nextion Editor）制作 UI → 導出固件文件（*.bin / *.tft）。  拷貝到 SD 卡 / 通過 USB 工具燒寫 → 插入屏幕后上電自動更新。

    3.如果你是直接用工業 TFT 模組（如京東方、友達面板）：這種屏只接受標準接口（LVDS / eDP / MIPI / RGB 并口）的視頻信號。 “燒錄”步驟是給主板的 FPGA / 驅動 IC 燒錄配置，讓它正確輸出時序信號，不涉及屏幕本體。

四、常見的“燒錄”接口與方式

    MCU 控制板：USB → ST-Link（STM32）、USB-Serial（Arduino/ESP32）、JTAG。

    串口屏：USB 轉串口工具 / SD 卡更新。

    工控主板：一般是 BIOS 或 FPGA 配置下載，使用 JTAG/Flash 燒錄工具。

詳細的燒錄步驟

    燒錄過程通常非常直接，但每一步都需要謹慎操作。

步驟一：連接硬件

    a.將燒錄器通過USB線連接到電腦。

    b.找到驅動板上的燒錄接口，通常是JTAG、SWD或?qū)Ｓ玫木幊探涌凇?/p>

    c.使用燒錄器附帶的排線，將燒錄器與驅動板的燒錄接口正確連接。務必對照引腳定義（如VCC、GND、CLK、DIO等），確保連接無誤。

步驟二：打開軟件與加載文件

    a.在電腦上打開對應的燒錄軟件。

    b.在軟件中選擇正確的燒錄器型號和目標芯片型號。

    c.選擇要燒錄的固件文件（。bin、。hex等），并加載到軟件中。

步驟三：開始燒錄

    a.在軟件中點擊“燒錄”、“編程”或“下載”按鈕。

    b.軟件會自動連接到芯片，擦除舊的固件，并將新的固件寫入芯片。

    c.燒錄過程中，燒錄器上的指示燈通常會閃爍，軟件界面也會顯示進度。

步驟四：驗證與測試

    a.燒錄完成后，軟件通常會提示“燒錄成功”。

    b.斷開燒錄器與驅動板的連接。

    c.將驅動板連接到TFT液晶屏，并接通電源，觀察屏幕是否能正常顯示預期的畫面。如果顯示正常，則燒錄成功。

燒錄時的注意事項

    確保固件與硬件匹配：不同型號的液晶屏和驅動板，其固件是不同的。強行燒錄不匹配的固件，可能導致屏幕顯示異常甚至損壞。

    注意電壓：燒錄器和驅動板的電壓必須匹配。例如，3.3V的芯片不能用5V的燒錄器直接燒錄。

    防靜電：整個操作過程必須注意防靜電，佩戴防靜電手環，避免靜電擊穿芯片。

TFT 液晶屏燒錄常見 QA

    Q1：為什么 TFT 屏需要燒錄？

    A1：嚴格來說 TFT 屏幕本身不需要燒錄，它只是顯示模組。所謂“燒錄”，指的是把程序?qū)懭肟刂破聊坏?MCU 或 HMI 屏的存儲器。

    Q2：普通 TFT 屏和串口屏的燒錄方式有什么不同？

    A2：

    普通 TFT 屏（如 ILI9341、ST7789）：燒錄 MCU（如 STM32/Arduino）的固件，屏幕僅通過 SPI/I²C/RGB 接口接收驅動信號。

    串口屏（如 DWIN、Nextion）：燒錄屏幕內部 Flash，更新 UI 界面與邏輯，一般用 SD 卡或 USB 工具。

    Q3：燒錄時為什么屏幕不顯示？

    A3：可能原因有：

    1.燒錄的是 MCU 程序，但初始化代碼/驅動庫沒寫對（時序錯誤）。

    2.串口屏固件和型號不匹配。

    3.燒錄完成后沒斷電重啟。

    4.電源/背光電路沒正常工作，導致屏亮不起來。

    Q4：燒錄程序失敗，常見報錯有哪些？

    A4：MCU 類：下載失敗（檢查 USB 驅動、下載器、供電、電路連接）。

    串口屏類：文件名錯誤、固件損壞、SD 卡格式錯誤（需 FAT32）、固件版本不匹配。

    Q5：能不能在不燒錄的情況下顯示內容？

    A5：可以，如果使用標準接口屏（LVDS / eDP / HDMI），直接連接到開發板/電腦主板，輸出視頻信號即可，不需要額外燒錄。

    Q6：如何確認燒錄成功？

    A6：

    MCU 方式：下載工具提示成功 → 屏幕初始化后有亮光或顯示測試畫面。

    串口屏：屏幕自動重啟，出現新界面或廠家 Logo。

    Q7：燒錄時要注意什么？

    A7：

    確認屏幕型號和驅動 IC，使用對應的庫和初始化參數。

    電源電壓正確（如 3.3V/5V），避免燒壞。

    串口屏固件要放在根目錄，文件名和版本要與廠家要求一致。

    燒錄完成后一定要復位或斷電重啟。

    如果你不是專業的工程師，或者不確定如何操作，最穩妥的方法是尋求TFT工業液晶屏供應商（立煌科技）的技術支持。他們通常會提供燒錄好的驅動板，或者提供詳細的燒錄指導。
