工業液晶屏與商用液晶屏的性能差異與選型標準

液晶顯示技術（LCD）是現代電子設備的視覺核心，無論是在智能手機、電視，還是工業自動化設備與醫療儀器中，都離不開液晶屏的支撐。在不同應用場景下，“液晶屏”并非完全相同。尤其在工業領域，液晶屏需面對高溫、強光、振動、電磁干擾等復雜環境，對性能與穩定性的要求遠高于消費電子產品。因此，業界通常將液晶顯示產品分為兩類：

民用液晶屏（ConsumerLCD）：用于普通電子產品，追求成本與顯示效果。

工業液晶屏（IndustrialLCD）：用于工業、醫療、軍工等專業設備，追求穩定性與壽命。

一、定義與分類

1.民用液晶屏（ConsumerLCD）

指應用于家電、筆記本電腦、電視、手機、車載信息娛樂系統等消費類產品的液晶顯示器件。

此類產品通常強調：

成本控制；

色彩艷麗；

輕薄化與量產性能。

主要采用TN、VA、IPS等TFT-LCD技術，封裝結構為標準模組結構，工作環境設計為室內或常溫條件（0~50℃）。

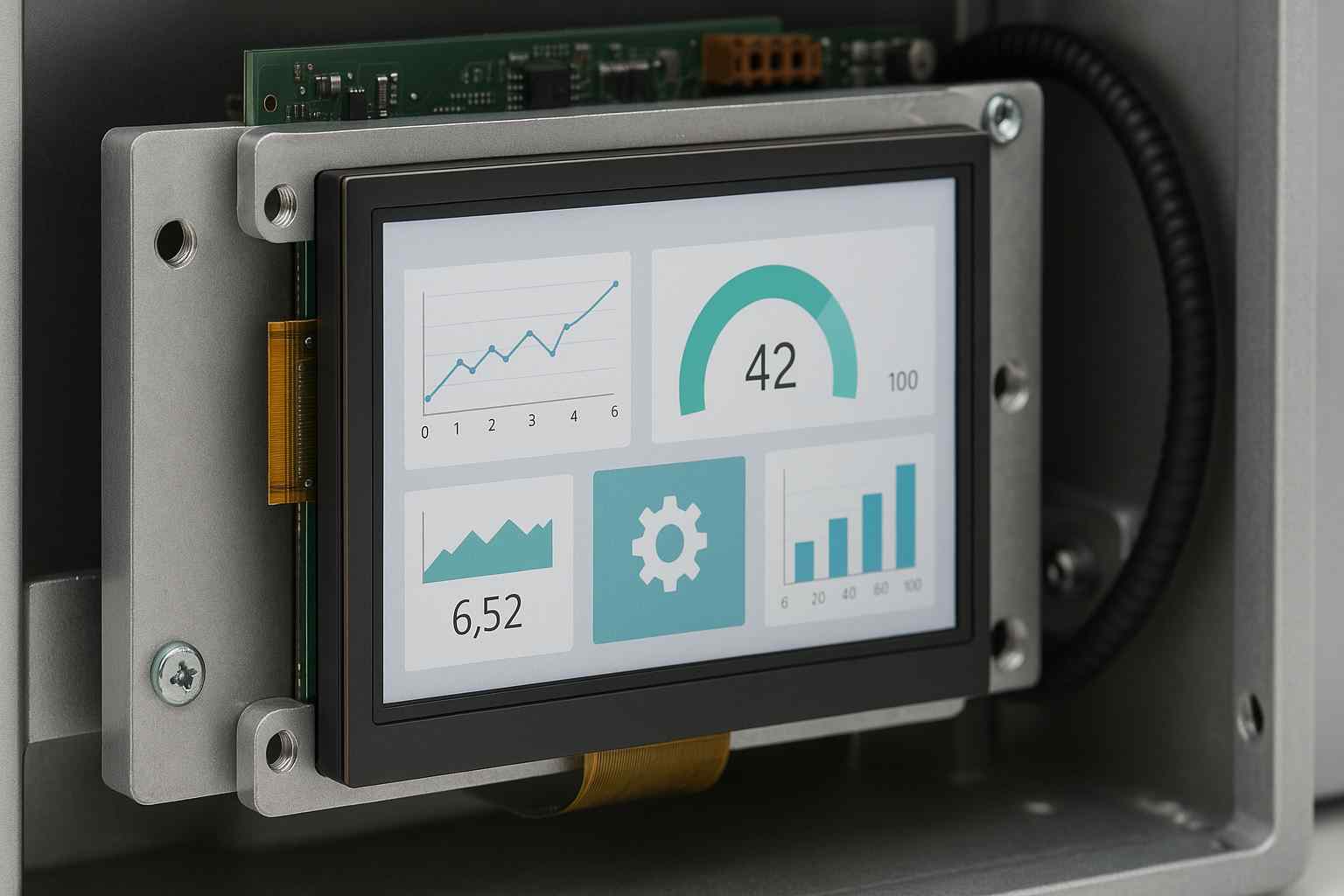

2.工業液晶屏（IndustrialLCD）

工業液晶屏則屬于工業級電子器件，用于：

自動化生產線（HMI、PLC控制面板）；

醫療監控設備；

電力調度與軌道交通；

戶外監控與軍用終端。

此類液晶屏在普通TFT-LCD的基礎上，強化了：

寬溫特性（-30℃~85℃）；

高亮度與寬視角；

防水防塵封裝（IP等級）；

抗震抗干擾能力；

長壽命與穩定背光系統。

簡單點來說：民用屏注重視覺體驗，工業屏注重工程可靠性。

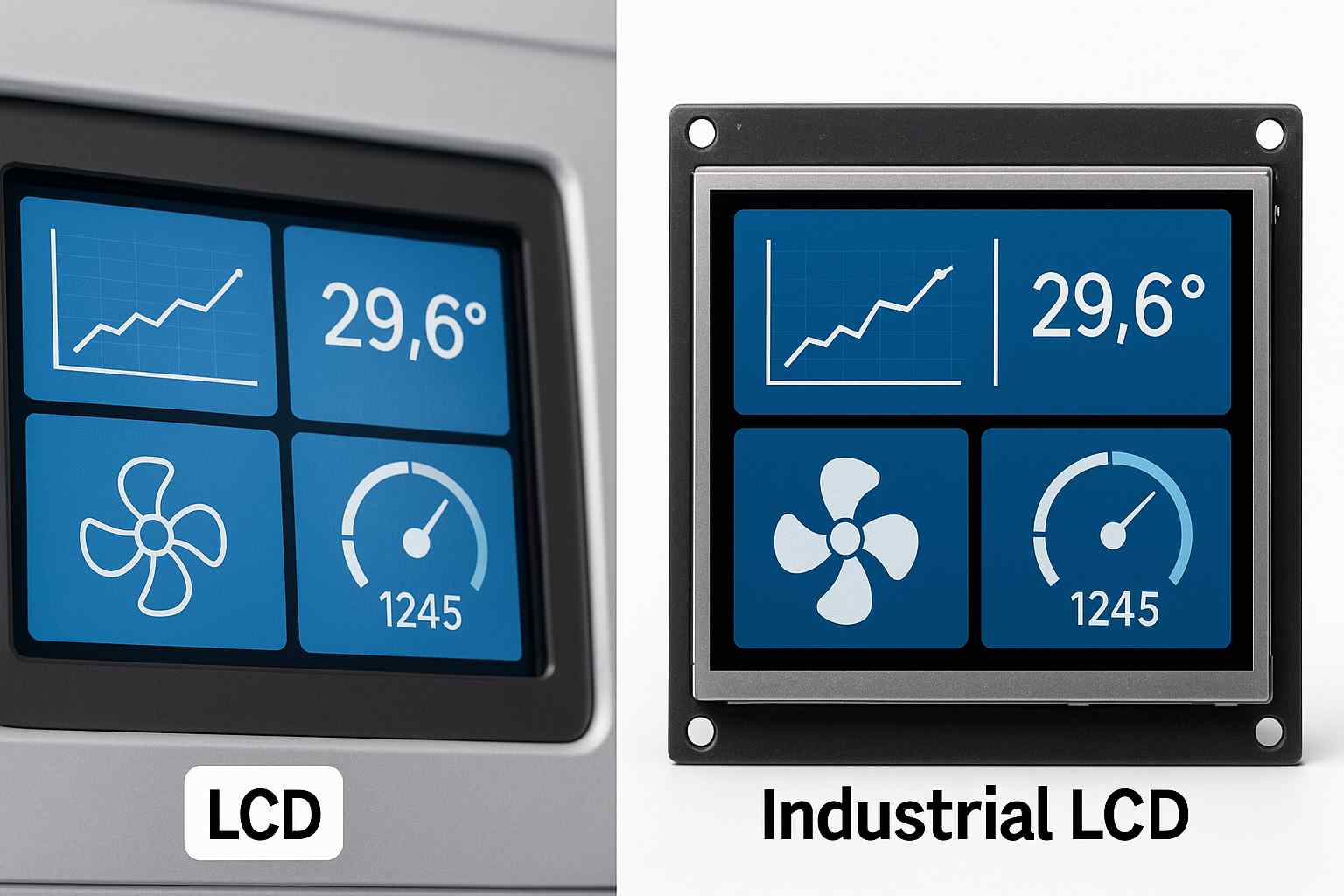

二、結構與設計差異

項目	民用液晶屏	工業液晶屏
設計目標	成本優化、外觀美觀	穩定性、耐久性
基板類型	標準玻璃基板	加厚玻璃或金屬基板
背光模組	低亮度LED/CCFL	高亮LED（400~1500cd/m²）
偏光片結構	標準偏光膜	抗紫外、抗高溫偏光膜
接口形式	eDP、MIPI、LVDS（低壓）	LVDS、eDP、TTL、HDMI、VGA等工業接口
控制電路板	商用驅動IC	工業級T-CON與加固PCB板
外殼與封裝	塑料或輕量框架	鋁合金外殼、防震加固
觸控結構	輕薄化電容屏	工業電容/電阻/光學觸控（支持手套操作）



工業液晶屏通常采用全貼合工藝（OCA或LOCA），可防塵、防水、防霧，適合長期戶外與高濕度場景。

三、顯示與光學性能的差異

參數	民用液晶屏	工業液晶屏
亮度（cd/m²）	200~400	400~1500（可定制2000）
對比度	800:1~1200:1	1000:1~3000:1
可視角度	140°~160°	170°~178°（IPS/ADS）
色域覆蓋	70%~100% sRGB	72%~99% NTSC（可定制）
響應時間	8~20ms	4~8ms（含Overdrive）
刷新率	60Hz	60~120Hz
表面處理	光面、霧面可選	防眩光（AG）+抗反射（AR）鍍膜
藍光控制	標準LED背光	低藍光LED或DC調光技術
灰階均勻性	一般	醫療級灰階一致性（ΔL≤5%）



工業液晶屏的光學均勻性和亮度穩定性更強，即使連續運行24小時也能保持色彩不偏移。

四、環境適應性與可靠性對比

1.溫度與濕度

項目	民用液晶屏	工業液晶屏
工作溫度	0~50℃	-30~85℃
儲存溫度	-10~60℃	-40~90℃
相對濕度	20%~80%	5%~95%（無結露）



工業屏采用寬溫液晶材料（WideTemperatureLC）與高分子封裝膠體，防止高溫漏液與低溫結晶。

2.抗震與抗干擾

項目	民用液晶屏	工業液晶屏
抗震能力	弱（<2G）	≥5G（IEC 60068-2-6）
電磁兼容（EMC）	商用標準	工業等級（IEC 61000-4 系列）
防塵防水	無	IP65~IP67
抗紫外老化	無	抗UV層（≥2000小時）
防鹽霧腐蝕	無	通過GB/T 2423.17測試



工業液晶屏多用于高濕、高鹽霧或油煙環境，特別是在石化、交通、電力、港口等領域。

3.長期運行與壽命

參數	民用液晶屏	工業液晶屏
連續運行能力	8~12小時	24小時×365天
背光壽命	30,000~50,000小時	≥70,000小時（部分可達100,000小時）
光衰率（年）	15%	≤8%
平均無故障時間（MTBF）	<20,000小時	≥50,000小時
功耗	低	略高（提升亮度與穩定性）



工業液晶屏的壽命主要依靠高可靠性LED背光源與恒流驅動電路保證。

五、接口與系統兼容性

1.接口標準

接口類型	民用液晶屏	工業液晶屏
MIPI（手機用）	√	×
eDP（筆記本用）	√	√
LVDS	√	√（主流）
HDMI / VGA / DVI	×	√（外部信號輸入）
RS232 / RS485 / CAN	×	√（工業通信）
GPIO / I²C / SPI	√	√
電源輸入	5V/12V	寬壓9~36V DC

工業液晶屏的信號接口更廣泛，支持嵌入式主控板與傳統PC系統連接。

2.驅動板與控制方式

民用液晶屏依賴外部主機驅動（如顯卡/手機芯片）；

工業液晶屏內置T-CON驅動板、EDID識別芯片與智能背光控制模塊，可自動調整亮度與對比度。

六、制造與檢測標準

標準類別	相關標準	說明
通用性能	IEC 61747-5-5	液晶顯示模組通用規范
防護等級	IEC 60529（IP Code）	工業屏IP65~IP67等級測試
環境試驗	GB/T 2423 系列	高低溫、濕熱、鹽霧、振動測試
電磁兼容	IEC 61000-4 / GB/T 9254	工業設備抗干擾認證
醫療安全	IEC 60601-1 / GB 9706.1	醫療終端顯示安全標準
光學測量	VESA FPDM2.0	平板顯示亮度與色度測量標準
質量體系	ISO 9001 / ISO 13485	工業與醫療制造管理體系



工業液晶屏通常具備完整的產品追溯體系，并通過第三方實驗室認證（SGS、TÜV、UL等）。

七、典型應用差異

應用領域	民用液晶屏	工業液晶屏
智能手機/平板	√	×
家電控制面板	√	×
工業自動化設備	×	√
數控機床/PLC終端	×	√
醫療檢測儀器	×	√
軌道交通/船舶導航	×	√
智能廣告機	√（半工業級）	√（高亮型）
軍工與航空顯示	×	√

工業液晶屏更像是一種“功能增強版LCD”，不僅顯示信息，更能承受苛刻的工業環境。

八、選型建議

1.根據環境條件選擇

環境特征推薦液晶類型技術要點室內常溫環境民用LCD標準亮度即可戶外強光工業LCD（高亮）亮度≥1000cd/m²+AR鍍膜高溫或寒冷地區寬溫工業LCD-30~85℃穩定運行高濕或油污環境工業LCD（IP65防護）全貼合密封結構電磁干擾環境工業LCD（EMC級）屏蔽層+接地設計

2.根據使用周期與功耗選擇

若設備使用壽命＜3年→可用民用LCD降低成本；

若設備需連續運行＞5年→必須選工業級LCD。

3.根據顯示內容選擇

顯示內容類型	推薦技術	理由
靜態字符/符號	TN型民用LCD	成本低
動態視頻/圖像	IPS工業LCD	視角廣、色彩準
灰階影像（醫療）	VA或ADS-IPS工業LCD	灰階層次豐富

九、成本分析

項目	民用液晶屏	工業液晶屏
單價（以10.4寸為例）	200~300元	600~1000元
成本構成	面板+背光	面板+驅動板+防護結構
成品率	高	略低（工序多）
生產周期	短（7~10天）	長（20~30天）

雖然工業液晶屏價格約為民用的2~3倍，但其生命周期成本（LCC）更低：

在5~7年持續運行周期內，工業屏無需頻繁更換或維護，長期可靠性優于民用方案。

十、未來發展趨勢

1.高亮低功耗并行化

采用高效率LED陣列+PWM智能調光；

能耗下降15~30%，亮度提升至2000cd/m²。

2.寬溫與抗紫外材料創新

使用新型負性液晶與抗UV偏光片，適應極端環境。

3.智能控制與AI調光技術

自動檢測環境亮度、溫濕度，動態調整顯示參數。

4.全貼合防護+納米鍍膜

防水、防霧、防反光；表面硬度可達9H。

5.國產化替代趨勢加速

國產廠商（BOE、天馬、龍騰、維信諾）已可提供全系列工業級液晶模組。

項目民用液晶屏工業液晶屏定位消費電子顯示工業與專業設備顯示穩定性一般極高使用壽命3~5年≥7年環境適應性常溫、室內寬溫、防水、防震EMC抗干擾能力弱強防護設計無IP65以上價格低中高適用場景家用、便攜終端工業、醫療、軍工、交通等

若項目以成本優先、非連續運行，可采用民用屏；

若項目要求高可靠性、全天候運行，應優先選擇工業液晶屏。

工業液晶屏不是更“清晰”的屏幕，而是更“可靠”的屏幕。

它承擔的不僅是顯示任務，更是系統穩定性的保障。

十二、參考資料

1.IEC61747-5-5

2.IEC60529

3.GB/T38238-2019

4.GB/T2423系列

5.IEC61000-4系列

6.VESAFPDM2.0

7.BOEIndustrialDisplayWhitePaper2024

8.AUOIndustrialLCDModuleGuide2023

9.TianmaDisplayTechnicalData2024

10.維基百科LCD
