LCD液晶屏背光板有什么用？液晶屏背光組成

液晶顯示器（LCD）本身并不發光，它只能通過電壓控制液晶分子的扭曲來控制光的通過與否。因此，背光板（BLU）是LCD模組的唯一光源，其性能直接決定了整個顯示器的亮度、色彩、對比度、功耗和使用壽命。

一、背光板的核心作用與基本原理

背光板是TFT-LCD模組的心臟，其功能可總結為“提供均勻、穩定、充足的光源”。

1.1核心作用——光與色之源

1.提供光源：這是最直接的作用。沒有背光，液晶屏將無法顯示任何圖像。

2.亮度決定者：背光的功率、效率和設計直接決定了液晶屏能達到的最大亮度（尼特），特別是在工業戶外應用中，背光板的強度是能否對抗陽光的關鍵。

3.色彩基準：背光板的光譜特性（光譜分布、色溫）決定了光線穿過彩色濾光片后能形成的**色域（ColorGamut）**范圍。高質量的背光（如WCG-LED）是實現廣色域（如DCI-P3）的基礎。

4.能耗主體：在LCD模組中，背光板通常消耗了80%以上的電力。因此，背光板的能效（lm/W）是決定設備功耗和散熱壓力的主要因素。

1.2背光技術的基本演進

CCFL（冷陰極熒光燈）時代：早期的LCD采用CCFL燈管。它的缺點是壽命短、發熱量大、含有汞（環保問題），且色域窄。

LED（發光二極管）時代：目前主流技術。LED具有高效率、長壽命、不含汞、體積小、響應快和易于實現分區調光等巨大優勢，是工業和消費級LCD的絕對主流。

二、背光板的精密結構與光學組件

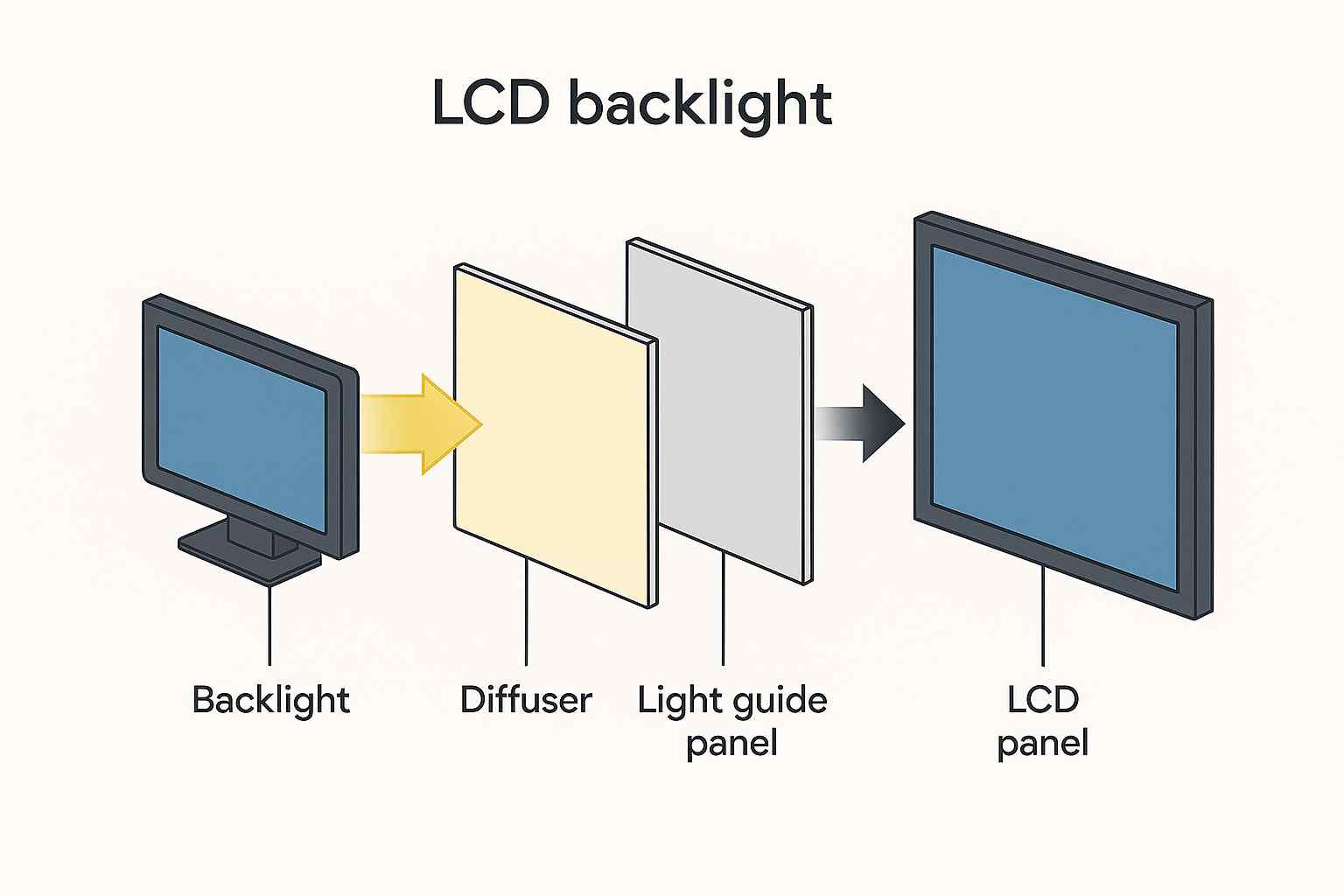

一個現代LED背光板不僅僅是一個燈源，它是一個由多層光學材料構成的精密光學系統，旨在將點狀光源（LED）轉化為均勻的面光源。

2.1光源與驅動系統

1.LED光源：

側入式：LED燈條安裝在模組的側邊，光線通過導光板（LGP）傳導和擴散。

直下式：LED陣列均勻分布在面板正下方。

工業應用選擇：高端工業顯示器，尤其是需要分區調光和超高亮度的，傾向于采用直下式Mini-LED或高密度直下式LED。

2.背光驅動板：

負責將主控板的電源（通常是12V或24V）轉換為LED所需的恒定高電壓或恒定電流。

包含PWM（脈沖寬度調制）電路，用于精確控制背光的亮度，實現調光功能。

2.2光學核心組件

1.導光板：

作用：在側入式背光中，LGP是核心。它接收側邊LED的光線，通過板底部的微結構點陣將光線以均勻的角度反射并引出到屏幕方向。

工業要求：LGP的材料（如PMMA/PC）必須具有高耐熱性，以防止在工業高溫環境下產生黃變（Yellowing）或變形。

2.反射片：

位于背光板的最底部。

作用：反射所有射向模組背部的光線，將其引導回LGP或LED陣列方向，最大化光利用效率（提升亮度）。

3.光學膜片組：

位于LGP或LED陣列的上方，直接影響光線的均勻度和效率。

擴散片：用于將光線均勻散射，消除LED的光點（HotSpot），使光線均勻柔和。

棱鏡片：通常有兩層，利用微米級棱鏡結構，將原本分散的光線聚焦到屏幕的正面觀察角度，提升**40%以上**的正面亮度。

增亮膜：另一種棱鏡片，進一步提升光效率。

三、背光板在工業應用中的特殊重要性

對于工業級TFT-LCD而言，背光板承擔著比消費級屏幕更苛刻的任務。

3.1寬溫與散熱挑戰

1.高溫工作：工業屏需要−40°C到+85°C的寬溫工作能力。背光板是產生熱量的主體，也是最容易受高溫影響的組件。

2.材料選擇：工業級背光板必須使用高Tg（玻璃化轉變溫度）的LGP和光學膜片，防止在+85°C高溫下變形、黃變或蠕變。

3.高效散熱：高亮背光板必須采用鋁基板作為LED燈條的載體，并通過導熱墊片將熱量可靠地傳遞到整個金屬背板（散熱器），確保LED結溫不超過安全閾值（通常105°C），以保障長壽命。

3.2長壽命與亮度均勻性

1.壽命保證：工業應用要求背光壽命達到50,000到100,000小時（L70標準）。這通過采用低電流驅動（降低LED熱負荷）和高可靠性封裝的LED芯片來實現。

2.亮度均勻性：工業顯示器通常需要顯示精確的測量數據和流程圖。背光均勻性（通常要求>80%）至關重要，以避免屏幕出現亮度不均導致的誤判。

3.3調光機制與抗干擾

1.深度調光：工業背光驅動需要支持寬范圍、深層次的亮度調節（從1%到100%）。

2.DC調光與高頻PWM：為避免在工業環境下對人眼造成視覺疲勞，專業的工業背光驅動傾向于使用DC（直流）調光或**超高頻PWM（脈沖寬度調制）**調光（頻率通常在2kHz以上），以消除人眼可感知的閃爍（Flicker）。

四、先進背光技術在工業中的應用

現代背光技術正在為工業顯示帶來新的突破。

4.1Mini-LED背光

原理：采用大量微小LED芯片進行直下式排列，并實現數千個獨立區域的調光控制（LocalDimming）。

工業價值：極大地提升了畫面的原生對比度（接近OLED的表現），同時保持了LCD的長壽命和高亮度優勢。適用于對畫質要求極高的專業醫療影像、工業檢測和專業監視器。

4.2WCG-LED（廣色域背光）

原理：在LED芯片上或LGP附近使用特殊的量子點（QuantumDot）膜或高性能熒光粉，將藍光LED發出的光轉換為更純凈的紅光和綠光。

工業價值：實現了對DCI-P3或AdobeRGB等廣色域標準的覆蓋，適用于對色彩精確度有苛刻要求的印刷、色彩校對和專業圖形處理領域。

背光板對顯示性能的影響

性能指標	背光相關影響
亮度（cd/m²）	由LED數量與電流控制決定；工業屏可達1000–2000cd/m²
色溫（K）	藍光芯片與熒光粉配比決定；可調3000–9000K
均勻性（%）	導光板結構與膜層質量決定；工業標準≥80%
功耗（W）	LED數量、驅動效率決定；與亮度成正比
壽命	LED壽命通常為50,000–100,000小時
環境適應性	寬溫LED+金屬框散熱，可在-30～+80°C穩定工作

常見問題與維護建議

常見問題	原因	解決方案
背光不亮	電源或驅動IC損壞	檢查BL_EN信號與恒流驅動模塊
局部發暗	單顆LED損壞	更換背光條
背光閃爍	驅動電流波動	檢查PWM調光電路
光斑/暗角	導光板污染或膜片錯位	清潔或重新裝配
亮度衰減	LED老化	更換LED組件

液晶屏背光板是TFT-LCD模組中技術含量極高的核心組件。它不僅僅是提供光源，更是一個集光學、熱學和電學于一體的精密工程系統。對于工業應用而言，背光板的作用被提升到可靠性、長壽命和環境適應性的高度。其設計必須專注于高效散熱、高耐熱材料、超長壽命LED和寬溫驅動，以確保工業設備在最嚴苛的24/7工作環境下，仍能提供穩定、清晰和準確的顯示畫面。
