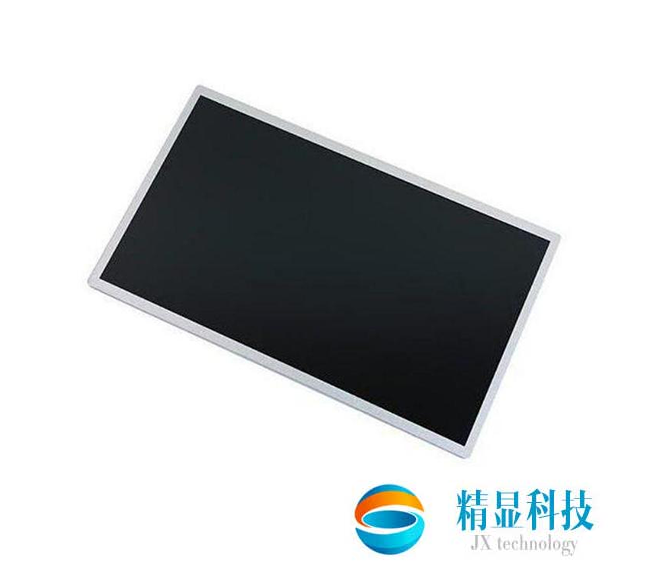

EV101WUM-N81 京東方10.1寸 對比度1000:1 常黑顯示 分辨率1920*1200 全視角
- 品牌：京東方
- 尺寸：10.1寸
- 型號：EV101WUM-N81
- 分辨率：1920*1200
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、京東方液晶模組EV101WUM-N81應用特征
|
基本信息 : |
制造商 | 京東方 (BOE) | 面板型號 | EV101WUM-N81 |
| 面板尺寸 | 10.1英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD, 液晶模組 | |||
| 工作環境 : | 工作溫度 | 0 ~ 50 °C | 存儲溫度 | -20 ~ 60 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 生產情況 : | 量產中 | |||
二、京東方液晶模組EV101WUM-N81結構詳情
| 像素特征 : | 像素數量 | 1920(RGB)×1200, WUXGA | 點間距 | 0.03764×0.11292 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.11292×0.11292 mm (H×V) [224PPI] | |
| 結構尺寸 : | 顯示區域 | 216.806×135.504 mm (H×V) | 可視區域 | - |
| 外觀尺寸 | 228.56×149.06 mm (H×V) | 外觀厚度 | 4.3/8.5 (Typ./Max.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 16:10 (H:V) | |||
| 其它特征 : | 重量 | 252g (Typ.) | 表面處理 | Hard coating |
三、京東方液晶模組EV101WUM-N81光學詳情
|
基本信息 : |
面板亮度 | 1000 cd/m² (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
| 可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 光學模式 | ADS，常黑顯示，透射式 | |
| 推薦視角 | 全視角 | 反應時間 | 30 (Typ.)(Tr+Td) ms | |
| 色彩性能 : | 白色色度 | Wx:0.320; Wy:0.340 | 顯示顏色 | 16.7M (8-bit) |
| 色溫 | 6066K | 亮度均勻性 | 1.18/1.33 (Typ./Max.)(9 points) |
四、京東方液晶模組EV101WUM-N81電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗 : | 8.32W (Max.) |
五、京東方液晶模組EV101WUM-N81背光詳情
| 背光特征 : | 燈管類型 | WLED | 燈管壽命 | - | |||
| 數量 | - | 位置 | 側入式光源(底部) | ||||
| WLED驅動電氣 : | 電壓輸入 | 27/28V (Typ./Max.) | 電流輸入 | 240mA (Typ.) | |||
| 功率消耗 | 6.72W (Max.) | ||||||
| 接口特征 : | 類型 | 端子 | 燈管驅動 | - | |||
六、京東方液晶模組EV101WUM-N81信號詳情
| 信號系統 : | LVDS (2 ch, 8-bit) | ||||||
| 信號電氣： | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 330/520mA (Typ./Max.) | |||
| 功率消耗 | 1.08/1.7W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 端子 | |||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |
| 廣瀨電機 | FH34SRJ-45S-0.5SH(50) | 0.5 mm | 45 pins | 1 pcs | - | ||
七、京東方液晶模組EV101WUM-N81包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 1 | N/A | 495×395×313 |
