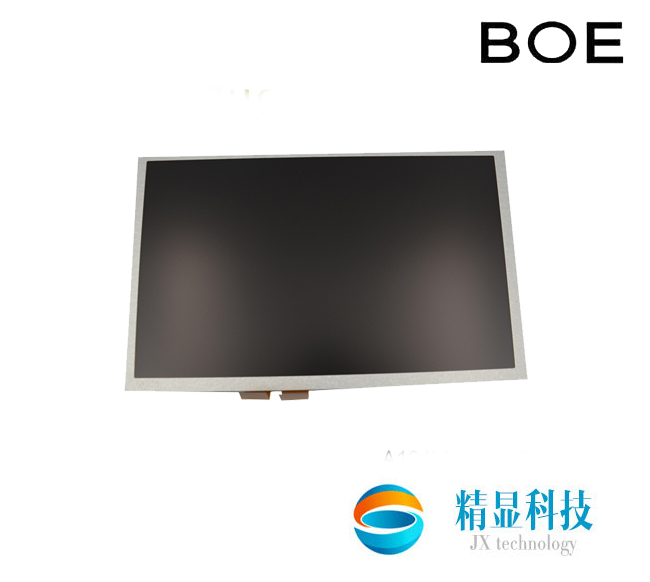

京東方GV101WXM-NN0-3GP0液晶屏 10.1寸LED背光工業液晶屏

品牌：京東方 (BOE)
尺寸：10.1 inch
型號：GV101WXM-NN0-3GP0
分辨率：1280×800
咨詢熱線：15382323032

產品詳情
聯系我們

GV101WXM-NN0-3GP0是京東方 (BOE)推出的一款10.1英寸a-Si TFT-LCD 液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。


京東方液晶模組GV101WXM-NN0-3GP0 應用詳情
基本信息	面板品牌	京東方（BOE）	面板型號	GV101WXM-NN0-3GP0
	面板尺寸	10.1寸	面板應用	工業
	面板類型	a-Si TFT-LCD , 液晶模組	存儲溫度	-30 ~ 80 °C
應用環境	工作溫度	-20 ~ 70 °C	耐振動性	-
典型特征	白光LED背光、端子倒裝
京東方液晶模組GV101WXM-NN0-3GP0 結構詳情
像素特征	解析度	1280(RGB)×800, WXGA	點間距	0.0565×0.1695 (H×V)
像素特征	像素排列	RGB垂直條狀	像素間距	0.1695×0.1695 (H×V) [149PPI]
結構尺寸	顯示區域	216.96(H) × 135.6(V)	開口區域	-
結構尺寸	外觀尺寸	229.45(H) × 149.22(V)	外觀厚度	2.62/3.42 (Typ./Max.)
外觀特征	外觀形狀	平面矩形	風景肖像	風景模式
外觀特征	寬高比	16:10 (H:V)
安裝孔位	Without
其它特征	重量	-	表面處理	Hard coating
京東方液晶模組GV101WXM-NN0-3GP0 光學詳情
基本信息	顯示亮度	330 cd/m² (Typ.)	對比度	1000:1 (Typ.) (透射)
	可視角度	80/80/80/80 (Typ.)(CR≥10)	顯示模式	ADS，常黑顯示，透射式
	最佳角度	全視角	響應時間	35 (Typ.)(Tr+Td)
色彩性能	白色色度	-	支持顏色	16.7M (6-bit + Hi-FRC)
京東方液晶模組GV101WXM-NN0-3GP0 電子詳情
工作頻率	60HZ
翻轉掃描	NO
京東方液晶模組GV101WXM-NN0-3GP0 光源詳情
背光特征	光源類型	WLED	位置	側入式光源
背光特征	燈管壽命	-	數量	3S13P
燈管電氣	電壓供應	10.2V (Max.)	電流供應	260mA (Typ.)
接口特征	類型	包含在屏信號接口中	-	-
光源驅動	無
京東方液晶模組GV101WXM-NN0-3GP0 信號詳情
信號類型	LVDS (1 ch, 8-bit)
信號電氣	電壓供應	3.3V (Typ.)	電流供應	182/243mA (Typ./Max.)
信號電氣	功耗	0.6/0.8W (Typ./Max.)	-	-
接口特征	類型	端子	位置	背面
端子詳情	品牌	型號	腳間距	腳數	數量
端子詳情	信盛精工	MSAK24025P40G	0.5 mm	40 pins	1 pcs

此產品工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。它的典型特征總結為: 白光LED背光，端子倒裝。基于它的特征推薦此型號應用于工業。

作為一款ADS，常黑顯示，透射式液晶模組產品，GV101WXM-NN0-3GP0可以提供330 cd/m²的顯示亮度 1000:1的透射對比度，以及80/80/80/80 (Typ.)(CR≥10)(左/右/上/下)的可視角度，最佳觀看角度為全視角，它的響應時間為35 (Typ.)(Tr+Td) ms。

由于每個像素點采用了6-bit + Hi-FRC灰階信號，此產品可以顯示16.7M顏色，其顯示的色彩飽和度也達到了50% (NTSC)。背光方面此產品采用了3S13P WLED發光的側入式光源，不含背光驅動。

GV101WXM-NN0-3GP0采用了LVDS (1 ch, 8-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。

如果想了解更多的關于京東方GV101WXM-NN0-3GP0的參數規格關注杭州精顯科技，公司同時代理銷售京東方液晶屏，更多詳情聯系官方工作人員。
